Endlich wieder Licht am Esstisch

Nach dem wir im letzten Jahr einen neuen Esstisch und eine Bank bekommen haben, kam nach der Renovierung im Früh-Sommer meine Frau mit der Aussage um die Ecke:
Wir brauchen eine neue Esszimmerleuchte, die bisherige hat mir eigentlich nie so richtig gefallen. (Zur Info - Die Leuchten hingen seit unserem Umzug 2008 so an der Stelle).

Wir hatten auch schon bereits Leuchten gesehen, die unseren Wünschen nahe kamen. Bei Stilwerk in Berlin oder in anderen Hochpreis-Läden konnte man schöne Balkenleuchten bewundern. So was sollte es sein. Kaufen kann man ja immer, aber warum nicht diese auch selber in so einem Stil selber machen? Der Plan war gebohren, die Umsetzung sollte aber noch was dauern.

Ich habe ja bereits vor zwei Jahren eine Balkenleuchte mit LED-Leuchtband für unsere Frühstückstheke gebaut. Diese hat aber einen Trafo an der Decke. Die Befestigung stammte ja auch von der vorherigen Leuchte an dieser Stellen.
Jetzt wollte ich aber die vorhandenen Laufschienen meiner bisherigen Esstischbeleuchtung weiter nutzen. Die Laufschienen liefern 230 Volt aus dem Stromnetz. Die LED-Leuchtbänder brauchen aber 12 Volt (es gibt auch 5 Volt Varianten). Also musste der Trafo irgendwie versteckt werden.

Nach mehrmonatiger Recherche und zusammensuchen der Einzelteile ist nun die nun Leuchte fertig.

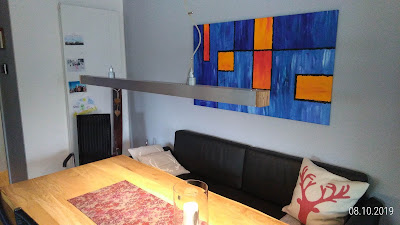

Balkenleuchte über dem Esszimmertisch

Die Leuchte besteht aus zwei Alu C-Profilen 60 x 20 x 2 mm von 150 cm Länge. Als Mittelteil dient eine Rechteckleiste aus dem sehr leichten Paulownia-Holz in den Maßen ca. 58 x 38 mm. So bleibt Freiraum für die LED-Lichtbänder, von denen ich zwei verbauen wollte. Der Paulownia-Stollen wurde noch auf 56 mm Breite gebracht, damit sich dann ein Kantenmaß der Leuchte von 60 x 60 mm ergibt. Oben in das Holz wurde ein rechteckiger Einschnitt in Höhe des Trafos gemacht, der die benötigten 12 Volt liefert.

Als Befestigung wurden die alten Lampenschirme der früheren Beleuchtung weiter verwendet. Die  Aluschiene wurden mit einem Klötzchen aus amerikanischer Eiche und einer Korkscheibe (Danke Dirk) abgeschlossen.

Kopf der Balkenleuchte

Durch die Maße der Alu C-Profile von 60 x 20 x 2 mm entstand unten ein 20 mm breiten Streifen für den Lichtdurchlass. Ich hatte die Befürchtung, dass der Abstahlwinkel dann den Tisch nicht ausleuchten voll ausleuchtet, da die LED ja nach geradeaus leuchten. Dies wurde durch eine 15° Einkerbung von jeder Seite der Unterseite der Holzstollens erweitert.

Der Trafoauschnitt ist nur so breit und tief wie notwendig und etwas außerhalb der Mitte in der Nähe der Halterung und er Zuleitung angebracht.

Balkenleuchte - Trafoausschnitt

In den entstandenen Abstand zwischen den beiden C-Profile wurde ein Alu-Flachblech in den Maßen 20 x 2 mm eingelegt und an den Halterungen angepasst.

Balkenleuchte - Oberseite

Balkenleuchte - Komplett von der Seite

Wir freue uns über dieses neue, gelungene Projekt. Mal sehen, was dann in den nächsten Wochen so zu bauen ist.

Update:
Nach den ersten Stunden in Dauerbetrieb schaltet sich der Leuchtbalken nach ca. 4 Stunden ab. Der Trafo war unangenehm war und hatte sich wohl abgeschaltet. Da es ja noch oben offen war habe ich mit kleine Kühlkörper aus dem PC-Bereich besorgt und mit Wärmeleitpaste auf den Trafo "geklebt". Nun steht auch einem längeren Verweilen am Esstisch nichts mehr im Weg. Der Trafo schaltet nicht mehr ab und die Kühlkörper leiten die Wärme an die Umgebung ab.

Update: Kühlkörper auf dem Trafo
