30 cm Tellerschleifer - er ist fertig

 Jetzt ist es geschafft, der 30 cm Tellerschleifer ist fertig.

Tellerschleifer "Marke Eigenbau - WaS"

Nachdem jetzt noch letzte kleine Arbeiten und Veränderungen und auch eine kleine Erweiterung zum Schleifen von Rädern fertig gestellt habe, kann die Arbeit an dem Tellerschleifer abgeschlossen werden. Wer sich schon einmal die ersten Bilder angesehen hat, dem ist vielleicht aufgefallen, dass die Absaugung rechts vom Teller war. Der Stutzen für den Staubsauger ist jetzt auf der linken Seite, weil ja dieser Motor vom Arbeitstisch aus gelesen nach rechts dreht. Ich wollt auch keinen großen Eingriff in den Motor machen um dies zu ändern. Jetzt ist der Motorschalter auf der rechten Seite und der Stromanschluss in Form einer Kaltgerätekupplung mit Abgang (wie bei PC-Netzteilen üblich) mit der Absaugung auf der linken Seite.

Absaugung und Stromanschluss

Zur Aufnahme eines vorhandenen Winkelanschlags wurde eine 20 mm breite Nut in die Arbeitsfläche eingefräst. Sollte sich die Nut im Laufe der Nutzung als nicht genau genug herausstellen, kann man ja die Nut noch größer machen und dann ein Alu-Profil einlassen, da die Arbeitsfläche ja 18 mm stark ist.

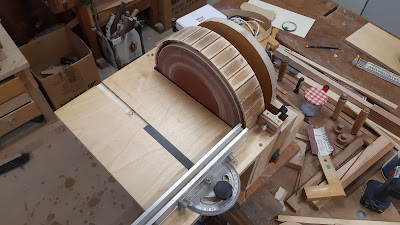

Winkelanschlag von der Bandsäge kam zum Einsatz

Auf das Schwenken des Tisches auf 45 Grad habe ich bewusst verzichtet, da ich bei dem anderen Tellerschleifer, den wir in der Werkstatt aktiver Senioren (WaS) in Betrieb haben, bisher die Möglichkeit nicht vermisst habe. Und dieser Tellerschleifer ist an einer alten kleinen Baumarkt-Drechselbank angebracht.

Im Laufe des Aufbaus kam noch die Anregung aus einem YouTube-Video dazu. Hier wurde gezeigt, wie man wiederholungsgenau Räder schleifen kann. Dies habe ich aufgegriffen und eine zusätzliche Platte vorgesehen.

Hierzu habe ich eine vorhandene 6 mm Platte aus Verbundmaterial (auch unter dem Namen Trespa bekannt) aufgelegt, die an der linken Seite einen Drehpunkt. Rechts kann über eine Stellschraube die Tiefe festgestellt werden. Die Platte kann jetzt bis zum gewünschten Radius an das Schleifmittel herangeschoben werden und das Rad auf Endmaß geschliffen werden. Als Dorn am Drehpunkt bzw. im Mittelpunkt des Rades dient ein 5 mm Bodenträger.

Kreisschleifen einfach gemacht.

Wenn die Platte nicht gebraucht wird, kommt sie hinter dem Motor in eine Halterung. Hier deckt sie dann auch noch die Motorwelle ab.

Rückseite mit Halterung für die Zusatzplatte, Stromanschluss und Absaugung

Kommen wir zum elektrischen Anschluss. Die Zuleitung ist ein Stromkabel mit Kaltgerätestecker. Die Verdrahtung vom Anschluss, zum Motorschalter und zum Motor wurde in einer Aufputzdose im Zwischenraum auf der Rückseite vorgenommen.

Da ich die Wärmeentwicklung noch nicht abschätzen kann ist sowohl der Motorlüfter im Bereich zwischen der Schleifscheibenabdeckung und dem Motorhaltebrett zurzeit noch offen. Hier ist noch eine Abdeckung vorgesehen deren Art ich aber jetzt noch nicht geplant habe.

Hatte ich die ersten Schleifversuche noch mit einem "Billig-Schleifmittel" gemacht. Jetzt habe ich ein Markenprokukt aufgezogen. Dieses Markenprodukt ist zwar etwas teurer, aber den Unterschied beim Schleifen merkt man deutlich. Bin gespannt, wie die Standzeit ist und wie oft es sich zusetzt.

Das Experiment mit einem eigentlich nicht so leistungsstarken 380 Watt Motor ist für den ersten Schritt gelungen. Wenn die Drehzahl zu stark in die Knie geht, muss man dann halt nicht so fest das Werkstück an die Scheibe drücken.

Jetzt noch Gummifüße drunter und fertig ist der 30 cm Tellerschleifer mit einem Motor aus einer alten Wäscheschleuder.
