Neue Aufgabe - Bettgestell für VW T5 - erledigt

Vor ein paar Wochen kam eine Bekannte mit der Bitte mir, mal ihren VW T5 anzuschauen, weil dort irgendwie ein Bettgestell rein sollte. Vorgabe sollte aber sein, dass das Bettgestell ohne Probleme herausnehmbar ist und mit wenigen Handgriffen aber auch eine Sitzbank sein sollte.

Bei der Recherche in einschlägigen VW-Bulli-Foren fand ich so etwas in der Art, wie es angedacht war. Es gibt viele schöne Lösungen, aber etwas, was auf die Anforderungen in diesem speziellen Fahrzeug notwendig war, fand ich nicht auf Anhieb. Da das Gestell eine gewisse Höhe haben sollte, damit unter dem Bett auch noch Kunststoffkisten für Vorräte, Kleidung und alle mögliches Andere platz haben kann und das Bettgestell zum Verstauen im Keller auch mal zusammen geklappt werden muss, sollten die Füsse abschraubbar sein. Auch das Gewicht des Rahmen sollte von der Besitzerin der Fahrzeuges ohne fremde Hilfe bewältigt werden können.

Also viele Anforderungen an die Lösung. So sieht sie jetzt nach dem ersten Probestellen im Fahrzeug hier noch ohne Matratze aus:

Bettgestell aus zwei Teilen - Füsse abschraubbar

Zudem kam noch bei der Planung hinzu, dass auf der rechten Seite in diesem ehemaligen Werkstattfahrzeug das vorhandene Metallregal eingebaut bleiben sollten. Dieses ist zusätzlicher Stauraum alle möglichen Sachen.

Das feste Hauptteil steht links an der Bordwand. Es hat insgesamt 5 Füsse. Hier zu wurde ein preiswertes Produkt eines schwedischen Möbelhauses genutzt und auf die notwendige Länge gekürzt. Da das Bettgestell ja an der Bordwand steht, mussten die Füsse so hoch sein, dass das Bettgestell über dem Radkasten passte. Die Grundplatten der Füsse sind an allen vier Ecken der Holzrahmenkonstrukiton und in der Bettmitte angebracht. Die Grundplatten in der Raummitte stehen etwas über den Holzrahmen heraus, damit sie gleichzeitig beim oben gezeigten Zustand den rechten Teil des Bettgestells abstützen können. Die beiden Teile des Bettgestells sind mit einem breiten Klavierband verbunden.

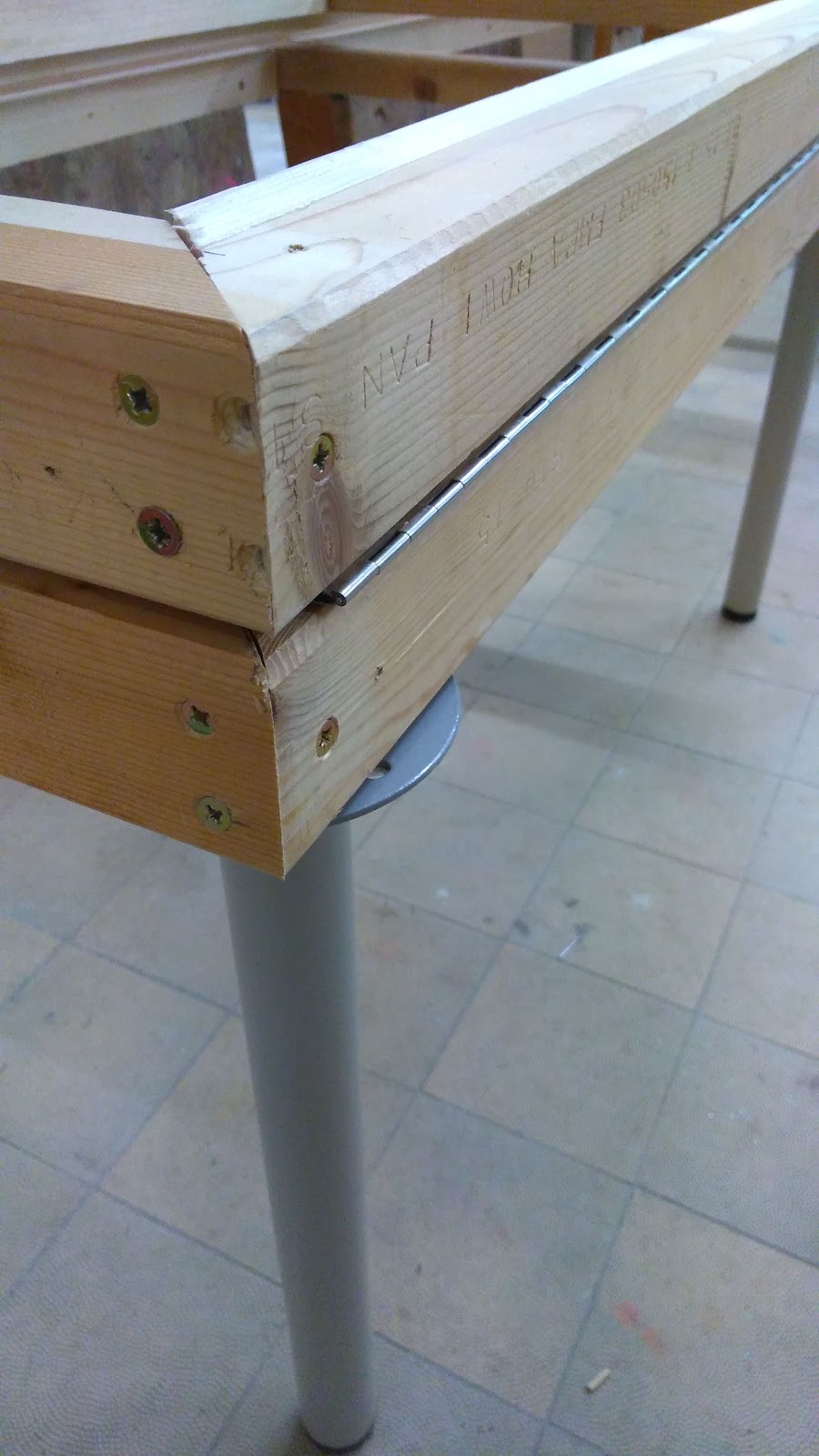

Auflage für die rechte Bettgestellseite - Grundplatte steht etwas über

So kann die rechte Platte nach abschrauben der beiden Beine auf dem linke Platte gelegt werden und man hat eine Sitzmöglichkeit, bzw. einen Durchgang.

Die Rahmenkonstruktion besteht aus Fichte/Tanne Kanthölzern von ca. 6 x 4 cm Stärke. Zusätzlich wurde für die Ablage der Platte eine gehobelte Dachlatte innen eingesetzt, so dass eine 1,2 cm starke Sperrholzplatte eingelegt werden kann. Auf diese kommt dann eine vorhandene 12 oder 15 cm dicke Schaumstoffmatraze.

Mal sehen, wie die Rückmeldung nach der ersten Probefahrt/Probenacht auf diesem Bettgestell ist. Ich bin gespannt.
